Описание

Устройство контроля линии оповещения - УКЛО

-  применяется в составе систем оповещения объекта для контроля целост­ности одной линии оповещения.

   Устройство может использоваться также для увеличения нагрузочной способности прибора управления (ПУ) при управлении несколькими устройствами оповещения (УО).

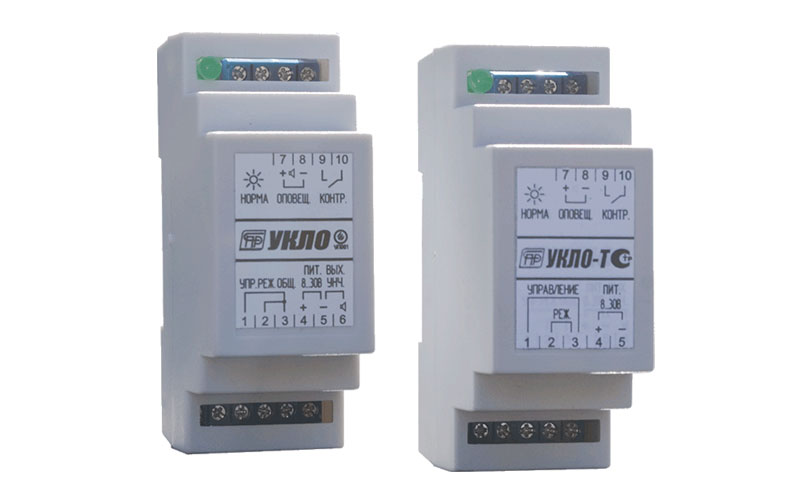

УКЛО имеет следующие варианты исполнения:

   Для контроля речевых оповещателей ГоВоР-25Т(-Р) используются устройства УКЛО.

Вариант УКЛО предназначено для контроля линии с нормально выключенными тревожными оповещателями (сиренами, аварий­ными табло и т.п.). Контроль осуществляется током обратной полярности.

   Вариант УКЛО-Т осуществляет контроль линии с нормально-включенными устройствами оповещения типа табло и транспарантов. Контроль осуществляется как током обратной полярности, так и по величине прямого тока потребления оповещателей.

Устройство обеспечивает:

• контроль цепи управления (цепи от ПУ до УКЛО) на обрыв и короткое замыкание (КЗ);
• контроль цепей оповещения (цепи от УКЛО до УО) на обрыв и КЗ током обратной
  полярности – в дежурном режиме и по току потребления (только в УКЛО-Т) – в режиме включения УО;
• световую индикацию целостности контролируемых цепей;
• сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль».
• подачу напряжения от внешнего источника питания на УО по сигналу ПУ;
• работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1,0Гц.).

   Устройство контроля включается в разрыв линии оповещения между ПУ и УО.

   УКЛО должно устанавливаться вне взрывоопасных зон.
   Устройство рассчитано на непрерывную круглосуточную работу.

Особенности и преимущества

• монтируется в разрыв линии оповещения;
• два режима работы: контроля и управления;
• световая и электрическая сигнализация исправности линии;
• непрерывное или прерывистое управление оповещателями;
• высокая нагрузочная способность;
• широкий диапазон питающих напряжений;
• низкое энергопотребление;
• установка на стандартную 35мм DIN-рейку.


 Основные технические данные и характеристики
