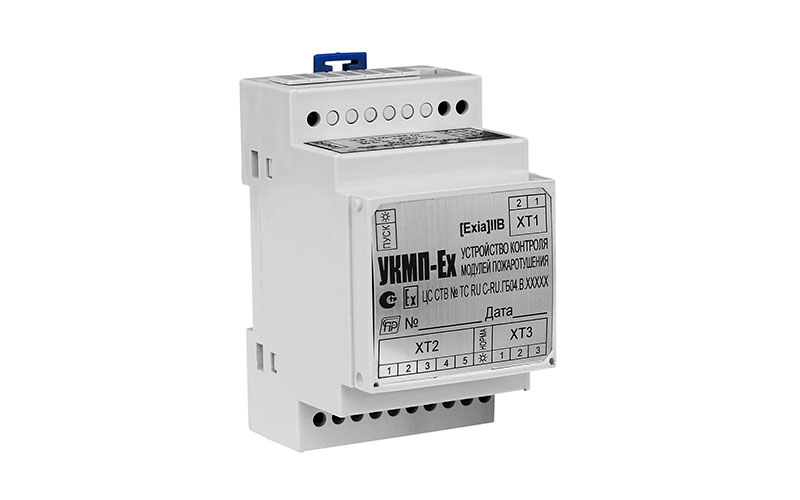

Устройство Контроля и запуска модулей пожаротушения - УКМП (-Ех)

Уточняйте цены у поставщика

Описание

Описание

Устройство Контроля Модулей Пожаротушения «УКМП(-Ех)»

   Устройство контроля модулей пожаротушения «УКМП» (далее УКМП, устройство) предназначено для контроля исправности цепи пуска с несколькими модулями пожаротушения (далее МП) (порошковыми, водо-пенными и т.п.) на основе пиротехнических источников холодного газа (ИХГ), и инициации их пуска путем выдачи пускового тока по команде от прибора управления (далее ПУ).

   Устройство имеет следующие варианты исполнения:

УКМП-ЕхИсполнение с искробезопасной цепью пуска для контроля и управления установленными во взрывоопасной зоне МП с видом взрывозащиты «искробезопасная цепь «i»
УКМП         Общепромышленный вариант исполнения для контроля и управления невзрывозащищенными МП или МП с видом взрывозащиты, подразумевающим подключение к цепям общего назначения (неискробезопасным).

   Устройство УКМП-Ех является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска и маркировку взрывозащиты «[Exiа]IIВ», соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон.

   УКМП имеет световую индикацию работы при помощи зеленого светодиода «НОРМА» и красного светодиода «ПУСК», а также сигнализацию во внешние цепи при помощи реле «НОРМА» с выходным контактами «сухого» типа.

   УКМП может находиться в двух режимах - режиме контроля и режиме пуска. Перевод УКМП из режима контроля в режим пуска осуществляется по электрическому сигналу от ПУ. Таким сигналом может быть как замыкание выхода ПУ типа «сухой» контакт, так и выдача ПУ напряжения на линию управления. Исправность цепи управления от «сухого» контакта контролируется самим УКМП. При управлении напряжением и контроле цепи прибором управления УКМП формирует требуемый контрольный ток.

   В режиме контроля устройство обеспечивает:

  • контроль цепи управления от «сухого» контакта ПУ до УКМП на обрыв и короткое замыкание;
  • контроль цепи пуска с несколькими МП на обрыв малым током обратной полярности;
  • световую  индикацию целостности контролируемых цепей зеленым светодиодом «НОРМА»;
  • сигнализацию исправности цепей замыканием выходных контактов «НОРМА».

   В режиме пуска устройство обеспечивает:

  • выдачу в цепь пуска прямого напряжения для обеспечения пускового тока МП;
  • световую  индикацию запуска красным светодиодом «ПУСК».

   УКМП предназначено для монтажа на стандартную 35 мм DIN-рейку и должно устанавливаться в закрываемом шкафу (стойке).

   УКМП предназначено для эксплуатации при температуре окружающего воздуха от минус 40°С до плюс 60°С и относительной влажности до 93% при температуре +40°С.

   Степень защиты от внешних воздействий IP20 по ГОСТ14254.



   Особенности:

  • одновременный контроль и запуск нескольких параллельно-соединенных модулей
  • искробезопасное исполнение
  • универсальное управление - от напряжения или "сухого" контакта
  • широкий диапазон питающих напряжений
  • малый вес и габариты



   Основные технические данные и характеристики

  УКМП-Ex УКМП
Маркировка взрывозащиты[Exiа]IIВ-
Диапазон рабочих напряжений питания, В10 … 36
Максимальная потребляемая мощность в диапазоне напряжений, Вт, не более
   - в  режиме  контроля0,8
   - в  режиме  пуска923
Напряжение / ток цепи пуска в режиме КОНТРОЛЬ (обратной полярности), В / А, не более 5 / 0,008
Диапазон пусковых напряжений подаваемых от ПУ, В9 … 27
Напряжение цепи пуска в режиме ПУСК, В, не более1819
Выходной ток цепи пуска в режиме ПУСК, А, не менее
   - при КЗ0,31,0
   - / при сопротивлении цепи пуска, Ом0,25 / 130,8 / 8
Допустимое сопротивление проводов цепи пуска, Ом, не более5
Допустимое сопротивление проводов цепи управления от «сухого» контакта, Ом, не более220
Габаритные размеры ВхШхГ, мм, не более55х100х65
Масса, кг, не более 0,25
