Описание
Описание

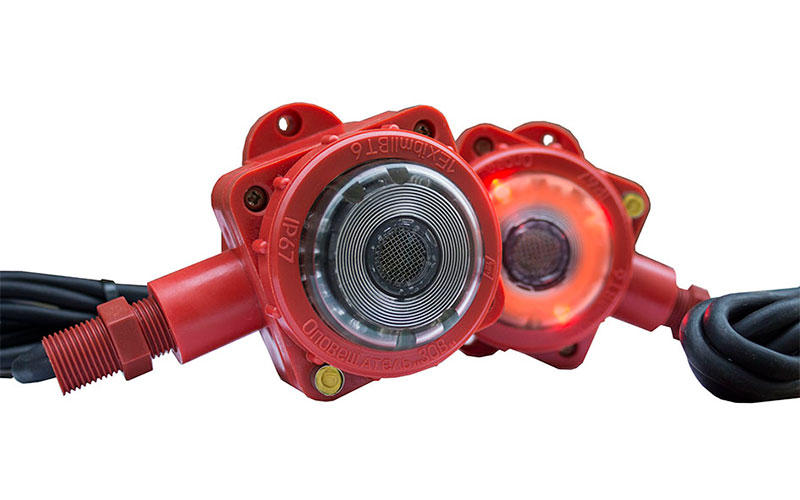

Оповещатель свето-звуковой взрывозащищенный - ЗОВ
- предназначен для подачи световых и звуковых сигналов во взрывоопасных зонах с целью привлечения внимания людей при пожарной и прочих опасностях.
Оповещатель имеет взрывозащиту видов герметизация компаундом (m) (основной вид защиты) и искробезопасная электрическая цепь (i) (дополнительный вид защиты), соответствующую требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, ГОСТ Р 51330.17, имеет маркировку взрывозащиты 1ExibmIIBT6 и предназначен для установки во взрывоопасных зонах класса 1 и ниже по ГОСТ Р 51330.9.
Оповещатель имеет следующие варианты исполнения:
| Условное наименование | Питающее напряжение, В |
| ЗОВ | 9....30 |
| ЗОВ-220 | ~220 |
Питание взрывозащищенного свето-звукового оповещателя ЗОВ в соответствии с основным видом взрывозащиты, осуществляется от цепей общего назначения (неискробезопасных).
Тип кабельных линий подвода питания к оповещателю и способ их прокладки в пределах взрывоопасной зоны должны соответствовать требованиями ГОСТ Р 51330.13 и гл. 7.3 ПУЭ.
Электропитание оповещателя ЗОВ осуществляется постоянным напряжением с номинальным значением от 9 до 30 В.
Электропитание оповещателя ЗОВ-220 осуществляется переменным напряжением с номинальным значением от 187 до 242 В.
Оповещатель рассчитан на эксплуатацию при температуре окружающей среды от минус 55°С до плюс 55°С (-40 до +55 для ЗОВ-220) и относительной влажности воздуха 93% при температуре 40°С.
Степень защиты оболочки корпуса оповещателя ЗОВ – IP67 по ГОСТ14254. Категория размещения – 1 по ГОСТ 15150.
Средний срок службы изделия - не менее 10 лет.
Особенности оповещателя:
- низкое энергопотребление;
- широкий диапазон питающих напряжений;
- климатическое исполнение для наружной установки;
- высокий уровень звукового давления (105дБА/м);
Основные технические данные и характеристики взрывозащищенного свето-звукового оповещателя ЗОВ
| ЗОВ | ЗОВ-220 | |
| Маркировка взрывозащиты | 1ExibmIIBT6 | |
| Максимальный уровень звукового давления, дБА/м, не менее | 105 | |
| Диапазон излучаемых частот , Гц | 2700...3700 | |
| Режим светового оповещения | мигание с частотой 2 Гц | |
| Сигнальный цвет светового оповещения | красный (желтый) | |
Рабочий диапазон подводимых к оповещателю напряжений |
| |
| - для входа питания номиналом 12-24В | 9...30 | - |
| - для входа питания номиналом 220В | - | 187...242 |
Ток потребления (во всем диапазоне напряжений питания), мА, не более | 150 | |
| Степень защиты оболочки корпуса | IP67 | |
Рабочая температура окружающей среды, °С, | -55...+55 | -40...+55 |
| Габаритные размеры без учета размеров кабеля, мм, не более | 110х155х85 | |
| Масса, кг, не более | 0,75 | |
| Длина соединительного кабеля, м | 1,5± 0,1 | |
Рекомендации по монтажу и применению:
- Для выполнения подсоединения к оповещателю, а также для выполнения прочих соединений (разветвлений) цепи линии оповещения в пределах взрывоопасной зоны рекомендуется применять взрывозащищенные коробки КСРВ.
- Для контроля исправности цепи линии оповещения, рекомендуется применять устройство УКЛО (если устройство управления оповещением не выполняет данную функцию).
