Описание

Интерфейсный релейный модуль  «ИРМ»

   Модуль ИРМ (далее модуль, ИРМ) предназначен для преобразования сигналов, предаваемых приборами серии «Яхонт» по интерфейсу RS485, в дискретные релейные сигналы НОРМА и ТРЕВОГА.  В частности, модуль применяется в приборах «Яхонт-ППУ» для формирования сигналов, передаваемых на ПЦН.

   Модуль ИРМ инициирует обмен данными с прибором, к которому он подключен, получает от него информацию о режиме работы и управляет выходными оптореле НОРМА и ТРЕВОГА с нормально разомкнутыми контактами «сухого» типа.

   Контакты НОРМА замкнуты в дежурном режиме прибора и при всех тревожных извещениях, и разомкнуты при неисправностях прибора или отсутствии питания.

   Контакты ТРЕВОГА замыкаются только при тревожных извещениях и режимах (для «Яхонт-ППУ» в режимах ПОЖАР, ПУСК, КОНЕЦ ПУСКА).

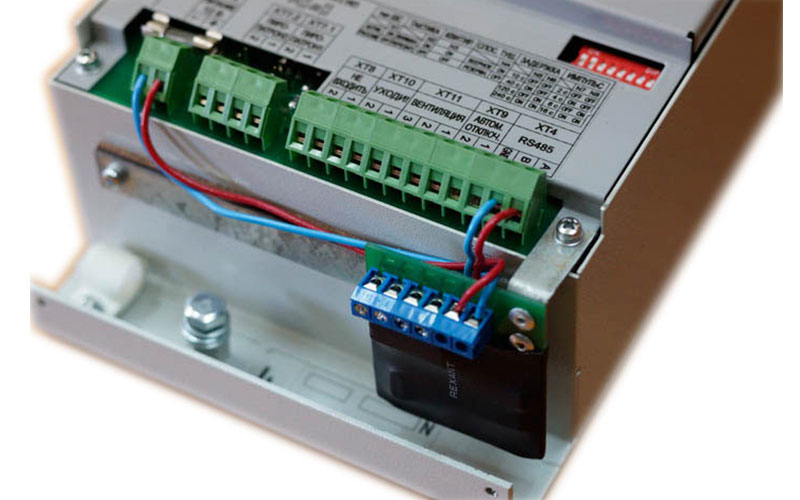

   Конструктивно ИРМ представляет плату с радиоэлементами и клеммами, обтянутую термоусадочной изоляционной трубкой. С краю платы ИРМ прикреплен монтажный уголок.    Монтируется ИРМ внутри корпуса прибора в кабельном отсеке путем закрепления уголка одним из крепежных винтов платы прибора.

   В зависимости от прибора, к которому подключен ИРМ, на плате модуля снизу должны быть удалены (перекушены) перемычки J1…J3 в соответствии с таблицей :

 "+" - перемычка имеется

 "-" - перемычка удалена

 Основные технические данные и характеристики
