Описание товара

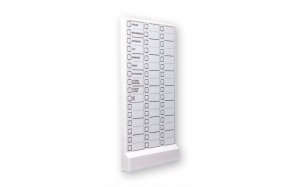

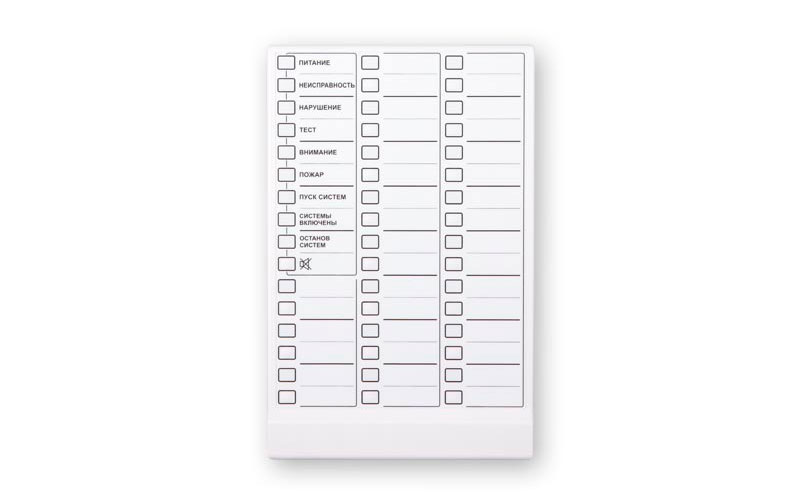

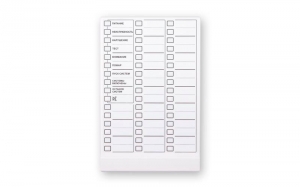

Модуль индикации

Назначение

• отображение обобщенного состояния системы  Астра-Zитадель на 8-ми системных светодиодных индикаторах;
• отображение состояний логических разделов системы на 19 светодиодных индикаторах;
• раздельное управление логическими разделами системы с помощью кнопок управления;
• принятие со входа ТМ идентификаторов Touch memory  и передача в центральное управляющее устройство ППКОП Астра-Z-8945 исп.А

Особенности

• Астра-863 исполнение Б - основной модуль индикации, работающий под управлением ППКОП Астра-Z-8945 исп.А;
• информационный обмен с ППКОП по проводному интерфейсу RS-485;
• трехцветная индикация извещений по ГОСТ Р 53325;
• звуковое сопровождение извещений;
• сброс звукового сигнала кнопкой;
• один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя;
• 19 кнопок раздельного управления разделами с учетом полномочий предварительно вводимого идентификатора ТМ;
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
• информационный интерфейс SL для подключения до 4-х дополнительных модулей расширения Астра-863 исп. БР (24 индикатора, 24 кнопки управления);
• выход питания для дополнительных модулей расширения Астра-863 исп. БР;
• программирование привязок индикаторов и кнопок управления к разделам системы с помощью программного комплекса мониторинга ПКМ Астра-Z
