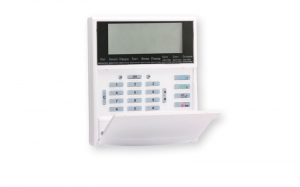

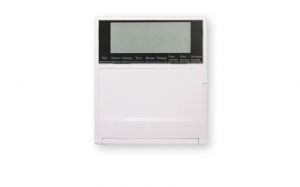

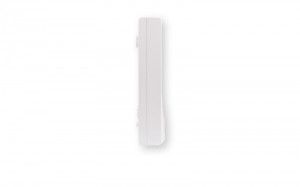

Астра-814 Pro

Уточняйте цены у поставщика

Описание

Описание товара

ввод и передача PIN-кодов в ППКОП Астра-8945 Pro для авторизации и прямого управления;
отображение получаемых от ППКОП извещений на дисплее, встроенном звуковом сигнализаторе и индикаторах обобщенных сигналов;
управление релейным выходом по команде ППКОП.

Особенности

работа в составе системы с центральным ППКОП Астра-8945 Pro;
регистрация в системе до 8-ми пультов контроля и управления (ПКУ) на информационном интерфейсе RS-485;
тестирование пульта из меню инженера пульта;
просмотр состояния устройств, логических разделов, зон оповещения и событий системы. Доступ зависит от полномочий PIN-кодов пользователей. Не служит для настроек
управление логическими разделами системы (взятие\снятие) вводом PIN-кода с присвоенными полномочиями
оперативный вывод на дисплей прибора информации о текущих событиях в «двухэкранном» двухстрочном формате
звуковая сигнализация о наличии нового события
вывод на дисплей архива событий, хранящегося в центральном ППКОП, с защитой от несанкционированного доступа
управление процессами в СОУЭ до 4-го типа включительно по СП3.13130.2009, включая ручное управление речевым оповещением в системе
один индикатор для отображения состояния питания, 8 программируемых индикаторов обобщенного состояния разделов

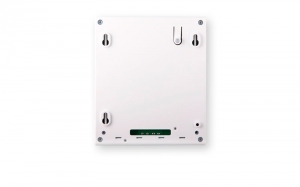

контроль отрыва от стены
универсальный вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R) или Wiegand-до 128 бит). В настоящей версии ПО системы подключение считывателей Wiegand к ПКУ заблокировано
два входа питания (основной и резервный) по ГОСТ Р 53325
два программируемых входа:

клеммы Zone1-GND – используется для контроля исправности источников питания пульта
клеммы Zone2-GND – ШС охранного типа

входы Zone1-GND и Zone2-GND не предназначены для подключения активных извещателей с питанием по шлейфу
интерфейс USB для связи с ПК

Характеристики

Технические данные

напряжение питания	от 10 до 27 В
ток потребления, не более	150 мА
время реакции пульта на команду управления с пульта, не более	4 с
длина линии интерфейса ТМ, не более	25 м
длина линии интерфейса RS-485 при применении кабелей типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5 , не более	1000 м
габаритные размеры	174х150х43 мм

Параметры входов Zone1-GND и Zone2-GND:
- напряжение на клеммах Zone1-GND и Zone2-GND в дежурном режиме	от 10 до 20 В в зависимости от используемого напряжения питания ППКОП
- сопротивление на клеммах Zone1-GND и Zone2-GND в состоянии «Норма»	от 3 до 5 кОм
- сопротивление на клеммах Zone1-GND и Zone2-GND в состоянии «Нарушение»	от 0 до 3 или более 5 кОм
- время интегрирования для входа контроля источника питания (клеммы Zone1-GND)	300±30 мс
- время интегрирования для ШС охранного типа (клеммы Zone2-GND)	500±50 мс

Параметры выхода Out:
- ток нагрузки, не более	100 мА
- напряжение нагрузки, не более	12 В

Параметры выхода Relay 1:
- напряжение нагрузки, AC, не более	250 В
- напряжение нагрузки, DC, не более	30 В
- ток нагрузки, AC, DC, не более	5 А

Условия эксплуатации:
- температура	от -10 до +55°С
- относительная влажность воздуха без конденсации влаги	до 93% при +40°С
- степень защиты оболочкой	IP30

Информативность

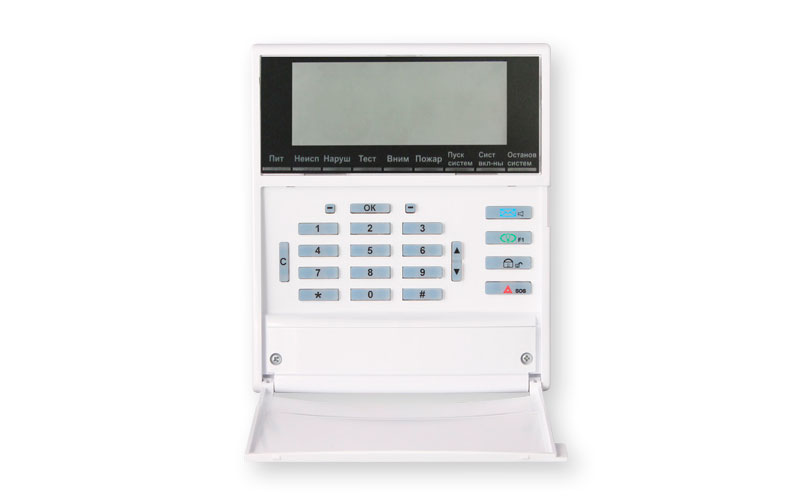

9 трехцветных обобщенных системных индикаторов:

индикатор «ПИТАНИЕ» - состояние питания ПКУ (с учетом входа контроля «Zone1-GND»)
индикатор «НЕИСПРАВНОСТЬ» - общее состояние оборудования, неисправности (с учетом привязок к разделам)
индикатор «НАРУШЕНИЕ» - общее состояние охранных и технологических разделов (с учетом привязок)
индикатор «ТЕСТ» - прохождение режимов тестирования устройств системы (с учетом привязок)
индикатор «ВНИМАНИЕ» - состояние «однократной сработки» в пожарных разделах «с двукратной сработкой» (с учетом привязок)
индикатор «ПОЖАР» - общее состояние пожарных разделов (с учетом привязок)
индикатор «ПУСК СИСТЕМ» - не используется
ндикатор «СИСТЕМЫ ВКЛЮЧЕНЫ» - не используется
индикатор «ОСТАНОВ СИСТЕМ» - не используется

программируемый релейный выход
вход/выход интерфейсной линии RS-485
выход «Out» - для подключения индикатора приема идентификаторов ТМ в случае, если считыватель ТМ в ППКОП активирован
