Устройство контроля линии оповещения УКЛО

Уточняйте цены у поставщика

Описание

Описание

Устройство контроля линии оповещения - УКЛО

-  применяется в составе систем оповещения объекта для контроля целост­ности одной линии оповещения.

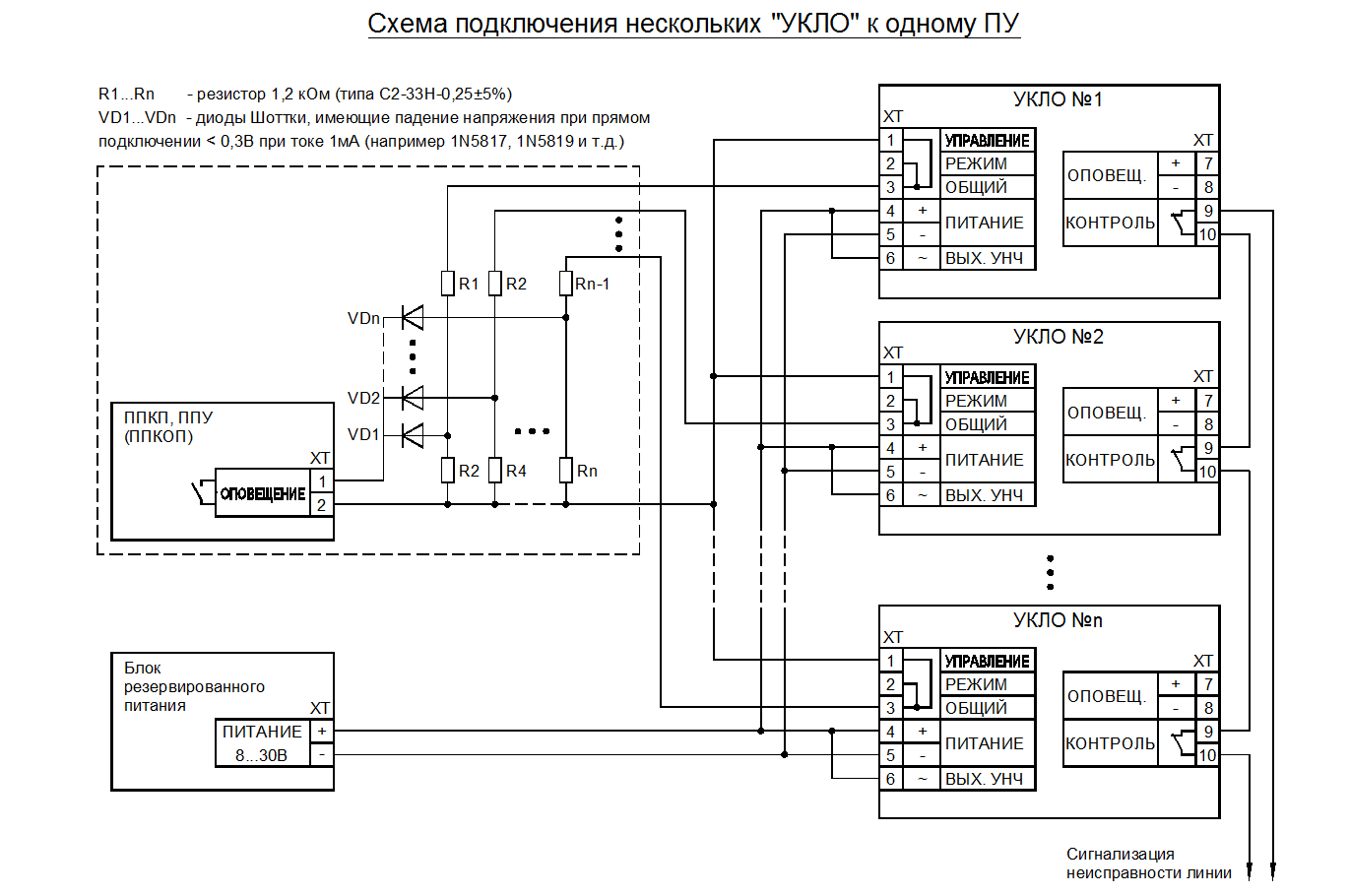

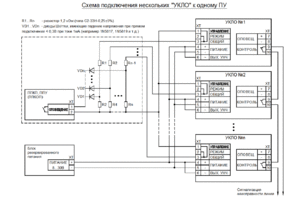

   Устройство может использоваться также для увеличения нагрузочной способности прибора управления (ПУ) при управлении несколькими устройствами оповещения (УО).

УКЛО имеет следующие варианты исполнения:

Условное наименованиеРежим работы оповещателей
УКЛОНормально выключенный
УКЛО-ТНормально выключенный, Нормально включенный (кроме речевых оповещателей)

   Для контроля речевых оповещателей ГоВоР-25Т(-Р) используются устройства УКЛО.

Вариант УКЛО предназначено для контроля линии с нормально выключенными тревожными оповещателями (сиренами, аварий­ными табло и т.п.). Контроль осуществляется током обратной полярности.

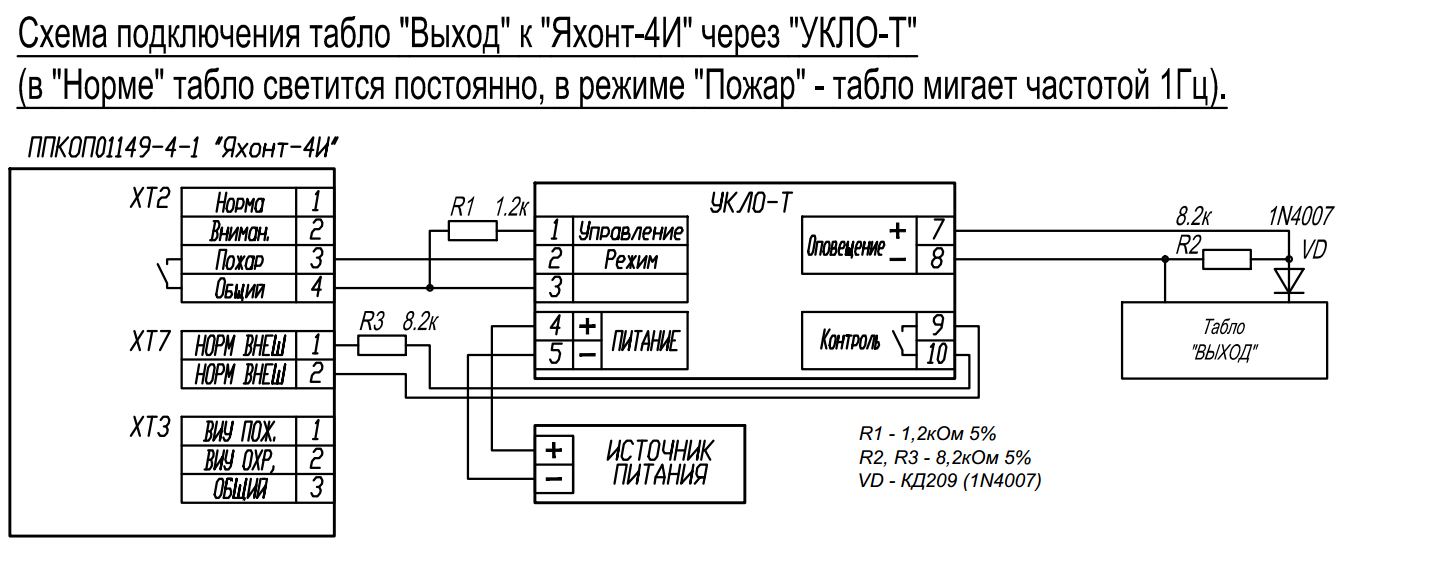

   Вариант УКЛО-Т осуществляет контроль линии с нормально-включенными устройствами оповещения типа табло и транспарантов. Контроль осуществляется как током обратной полярности, так и по величине прямого тока потребления оповещателей.

Устройство обеспечивает:

  • контроль цепи управления (цепи от ПУ до УКЛО) на обрыв и короткое замыкание (КЗ);
  • контроль цепей оповещения (цепи от УКЛО до УО) на обрыв и КЗ током обратной
    полярности – в дежурном режиме и по току потребления (только в УКЛО-Т) – в режиме включения УО;
  • световую индикацию целостности контролируемых цепей;

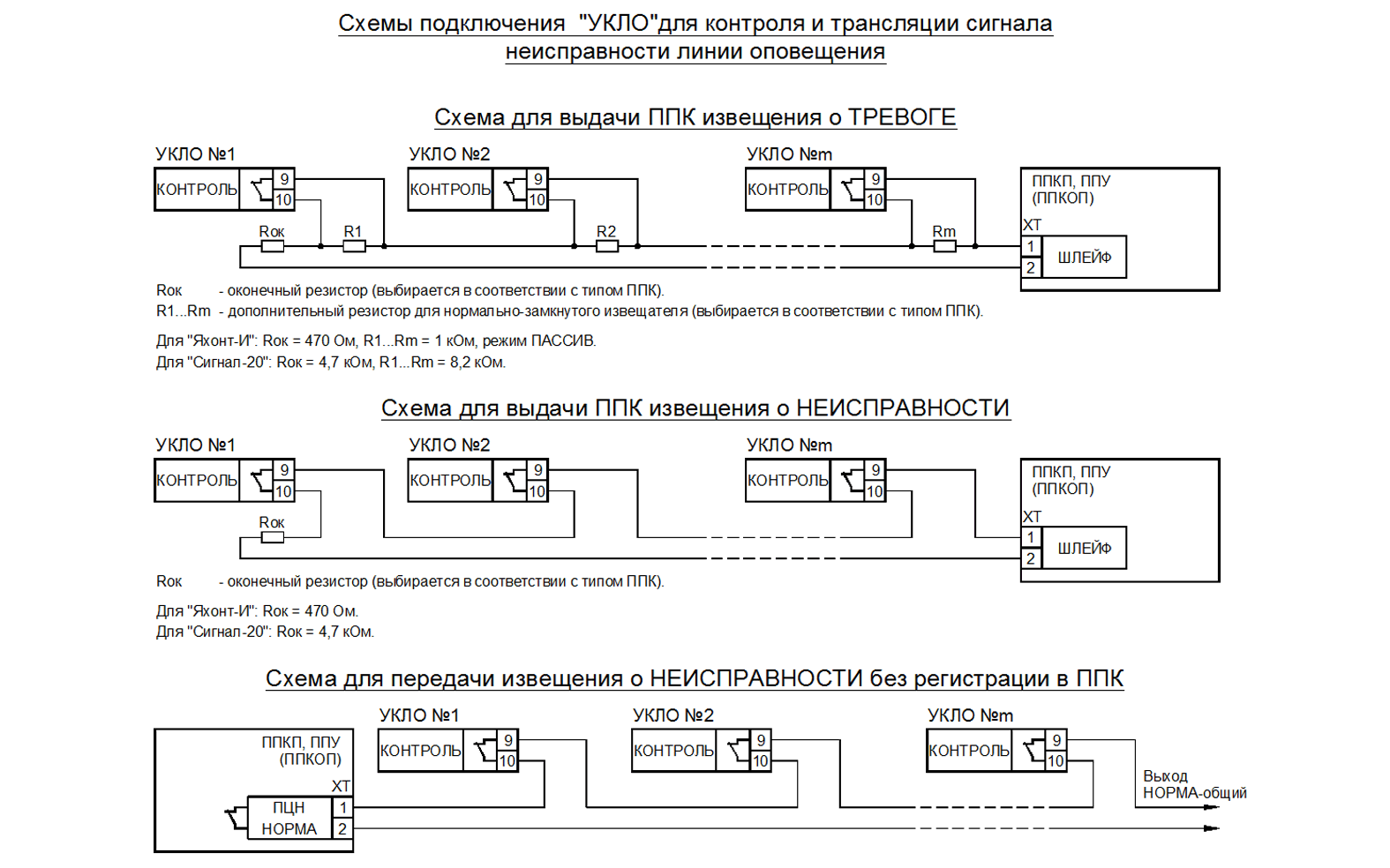

  • сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль».
  • подачу напряжения от внешнего источника питания на УО по сигналу ПУ;
  • работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1,0Гц.).

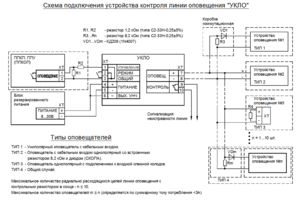

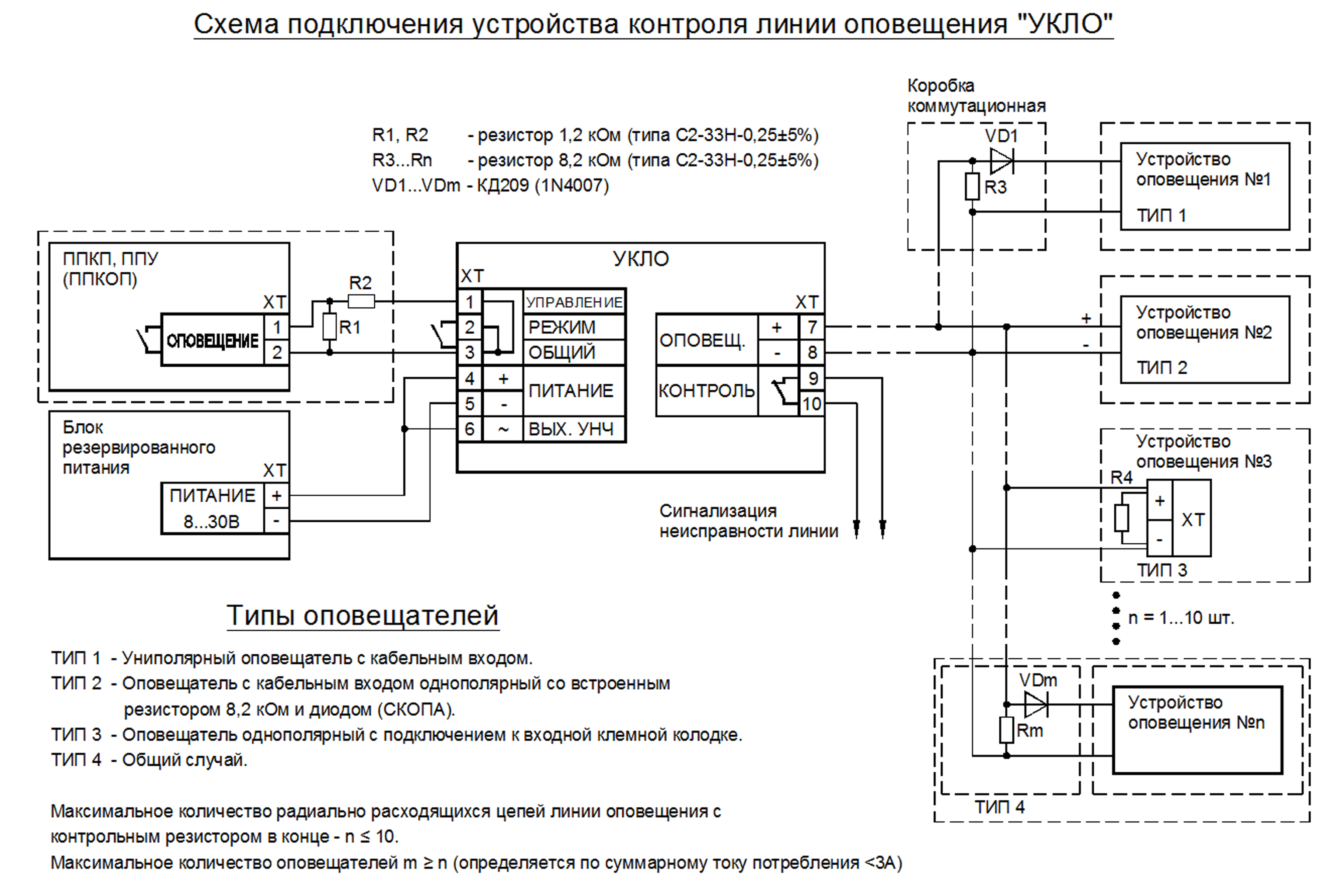

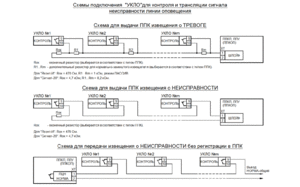

   Устройство контроля включается в разрыв линии оповещения между ПУ и УО.

   УКЛО должно устанавливаться вне взрывоопасных зон.
   Устройство рассчитано на непрерывную круглосуточную работу.

Особенности и преимущества

  • монтируется в разрыв линии оповещения;
  • два режима работы: контроля и управления;
  • световая и электрическая сигнализация исправности линии;
  • непрерывное или прерывистое управление оповещателями;
  • высокая нагрузочная способность;
  • широкий диапазон питающих напряжений;
  • низкое энергопотребление;
  • установка на стандартную 35мм DIN-рейку.

 Основные технические данные и характеристики

  УКЛО  УКЛО-Т
Диапазон рабочих напряжений питания, В8...30
Потребляемый ток в режиме контроля, мА, не более25
Максимальное  коммутируемое  напряжение  по  выходу  «Контроль»,  В,  не более60
Максимальный коммутируемый ток по выходу «Контроль», мА, не более250
Максимальный суммарный ток нагрузки по выходу «Оповещение», А, не более32
Количество радиальных линий подключенных к выходу «Оповещение», шт1...10
Максимальное  сопротивление  проводов  линии  от  ПУ  до  УКЛО,  Ом,  не более220
Максимальное суммарное сопротивление проводов линии от УКЛО до УО, Ом, не более470
Диапазон рабочих температур, ºС-40...+85
Степень защиты оболочкиIP20
Габаритные размеры ВхШхГ, мм, не более 92x37x58
Масса, г, не более150
