Взрывозащищенные коробки для искробезопасных цепей – КСРВ-i
- предназначены для выполнения соединений (разветвлений) сигнальных искробезопасных электрических цепей во взрывоопасных зонах класса 0 и ниже (по ГОСТ Р 51330.9) кабелями круглого сечения диаметром от 4 мм до 8 мм.
Область применения – искробезопасные цепи систем пожаро-охранной сигнализации и автоматики.

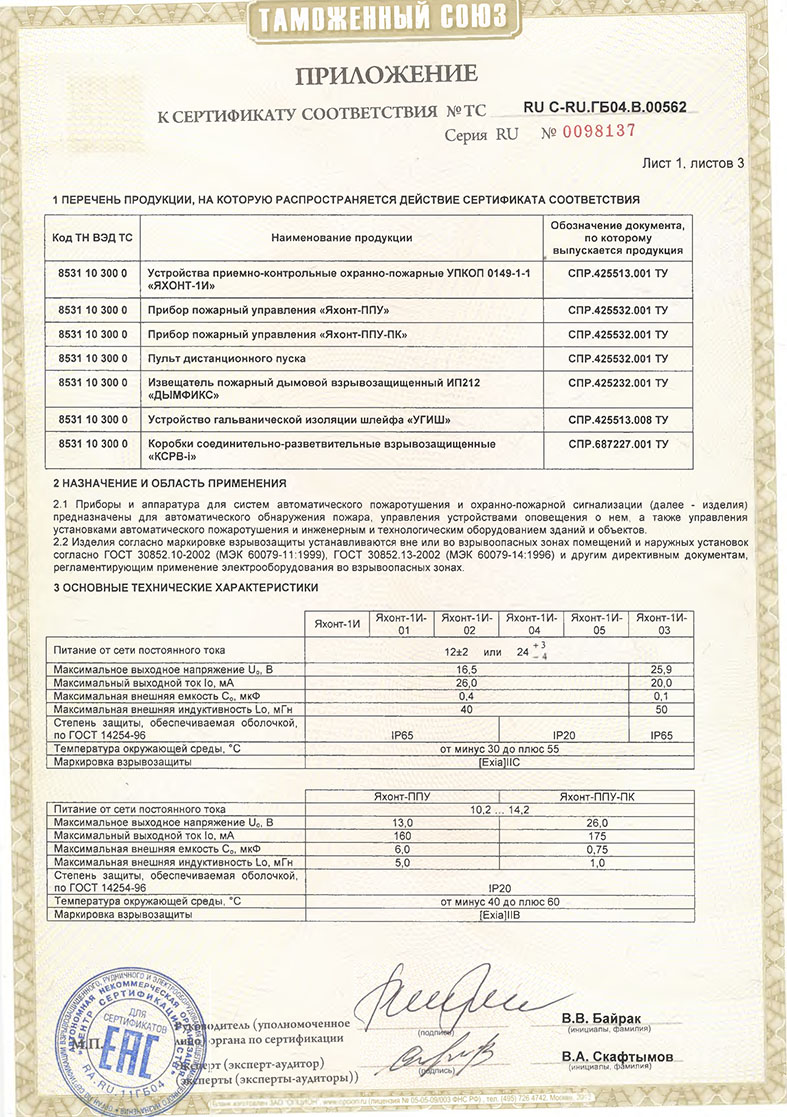

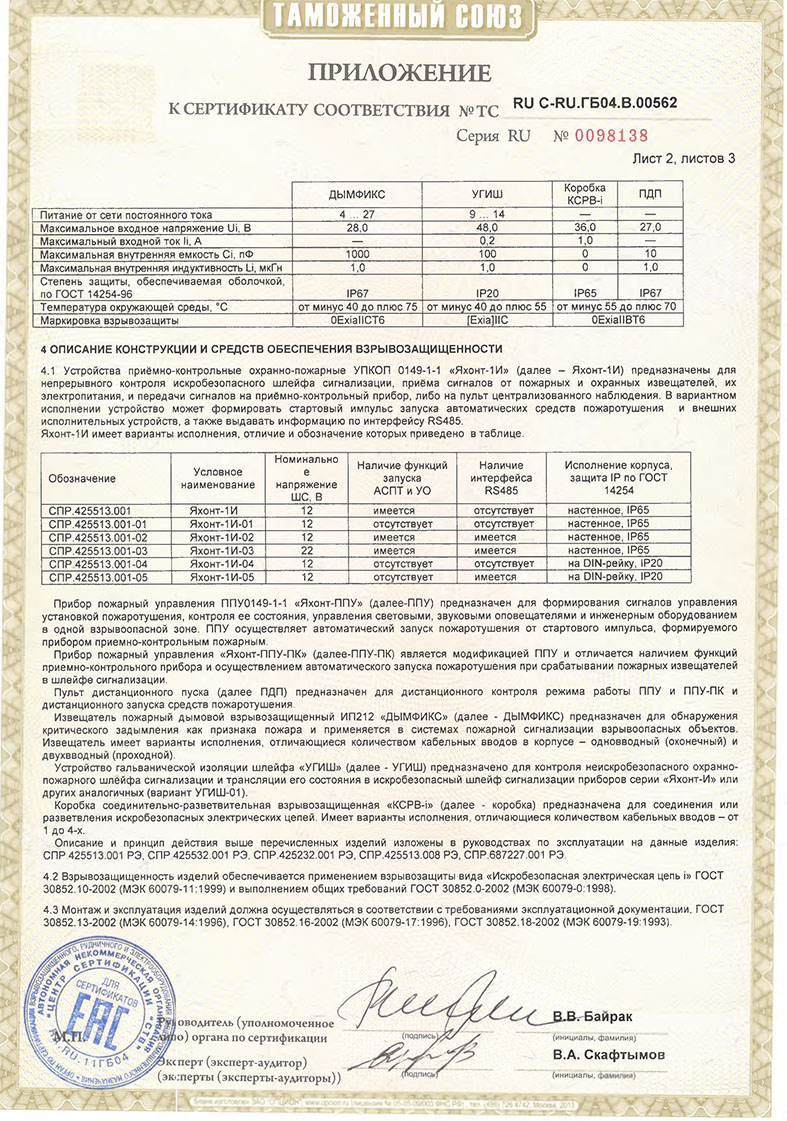

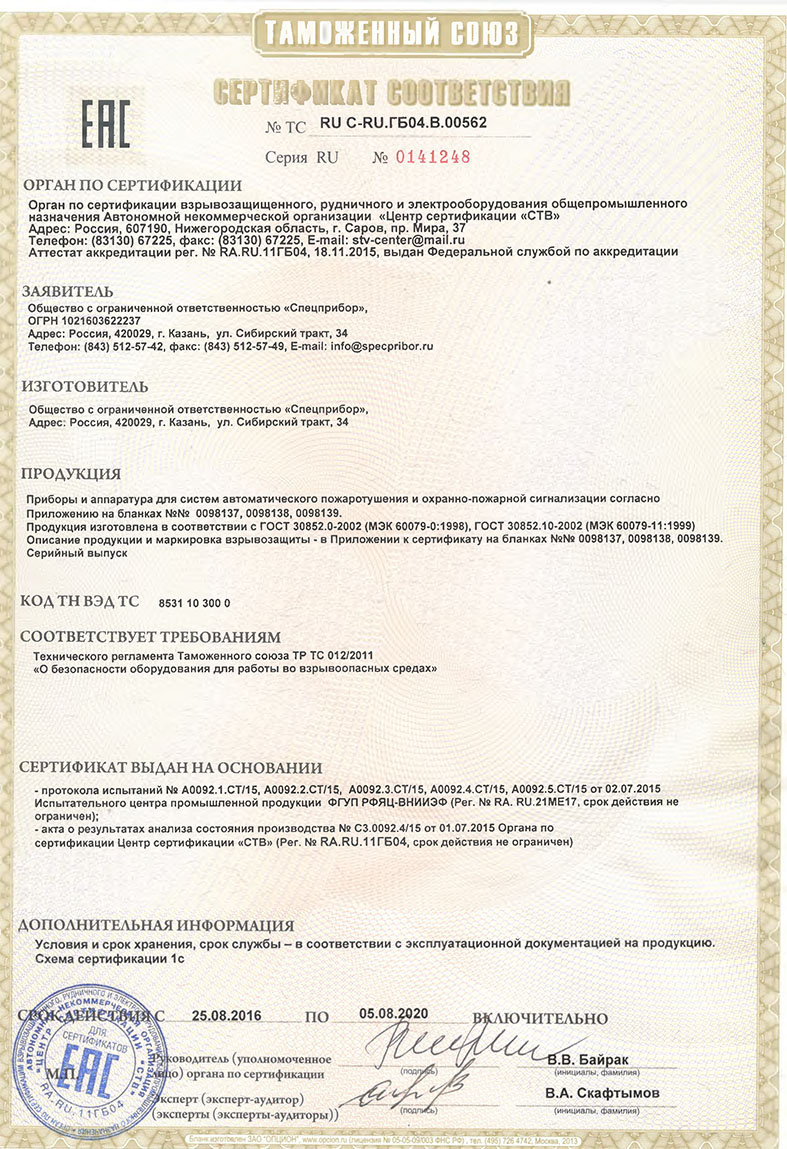

Коробки имеют маркировку взрывозащиты «0ExiaIIBT6» и соответствуют требованиям ГОСТ Р 51330.0, ГОСТ 51330.10.
Коробки имеют варианты исполнения на 1, 2, 3, 4 кабельных ввода и комплектуются быстрозажимными клеммными колодками WAGO в следующем сочетании количества групп и контактов:
Варианты исполнения взрывозащищенных коробок КСРВ-i:
Обозначение | Количество кабельных вводов | Количество групп контактов клеммных колодок |
КСРВ-i-1 | 1 | 4гр. х 2конт. |
КСРВ-i-2, КСРВ-i-2У | 2 | 4гр. х 2конт. |
КСРВ-i-3 | 3 | 4гр. х 4конт. |
КСРВ-i-4 | 4 | 4гр. х 4конт. |
КСРВ-i-2Т | 2 | 4гр. х 2конт.+ 2гр. х 4конт. |
КСРВ-i-4Т | 4 | 4гр. х 2конт.+ 2гр. х 4конт. |
Коробки с индексом «У» имеют два ввода, расположенных под углом 90º .
Коробки с индексом «Т» предназначены для монтажа термокабеля и отличаются расположенными на противоположных сторонах штуцерами и исполнением клеммных колодок.
Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08…2,5 мм2
Коробки КСРВ-i применяются в частности для выполнения соединений и разветвлений в цепях шлейфов сигнализации искробезопасных приемно-контрольных приборов серии «Яхонт-И», соединения термокабеля и размещения защитных и оконечных резисторов в шлейфах искробезопасных модулей «МИП-Ex» и прочих соединений.
Система обозначения коробок: «Коробка КСРВ-i-X», где Х – количество кабельных вводов коробки;
Пример обозначения для коробки с тремя кабельными вводами:
«Коробка КСРВ-i-3 СПР.687227.001 ТУ».
Примечание: для коробки с двумя кабельными вводами расположенными под 90º в обозначение вводится буква «У»: «Коробка КСРВ-i-2У СПР.687227.001 ТУ»;
Особенности:
Основные технические данные и характеристики взрывозащищенных коробок КСРВ-i
Маркировка взрывозащиты | 0ExiaIIBT6 |
Количество кабельных вводов | 1, 2, 3, 4 |
Наружный диаметр кабеля, мм | 4…8 |
Максимальные напряжение и ток соединяемых (разветвляемых) искробезопасных цепей | Ui: 36В Ii: 1А. |
Диапазон допустимых сечений провода, мм2 | 0,08…2,5 |
Степень защиты оболочки корпуса | IP65 |
Диапазон рабочих температур окружающей среды, °С, | -55...+70 |

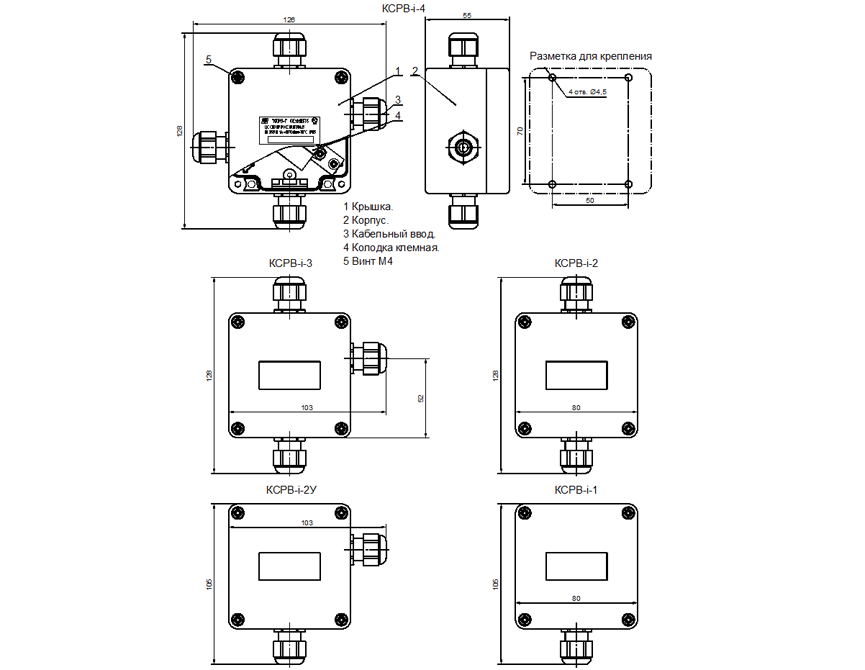

Габаритные размеры коробки КСРВ-i-4, мм, не более | 128х126х55 |
Габаритные размеры коробки КСРВ-i-1, мм, не более | 105х80х55 |
Масса, кг, не более | 0,5 |
