Извещатель пожарный тепловой взрывозащищенный ИП 101 Гранат

Уточняйте цены у поставщика

Описание

Описание

Взрывозащищенный пожарный тепловой извещатель максимального действия - ИП 101 ГРАНАТ

- предназначен для передачи в шлейф пожарной сигнализации тревожного извещения при превышении температуры контролируемой среды заданного порога. Пороговая температура срабатывания легко переключается на месте эксплуатации и устанавливается на одно из трех значений: 70°С, 90°С, 120°С.

      Извещатель имеет варианты исполнения по типу корпуса и термочувствительной части:


Резервуарныйбазовый вариант исполнения для резервуаров с ЛВЖ
Укороченныйвариант исполнения с укороченной термочувствительной частью для
установки на вертикальных и горизонтальных элементах строительных конструкций
Потолочныйвариант для монтажа на потолках помещений, по конструкции корпуса
может быть как двухвводным (проходным), так и одновводным (оконечным)

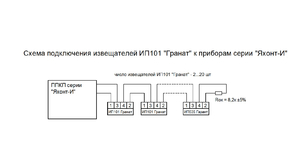

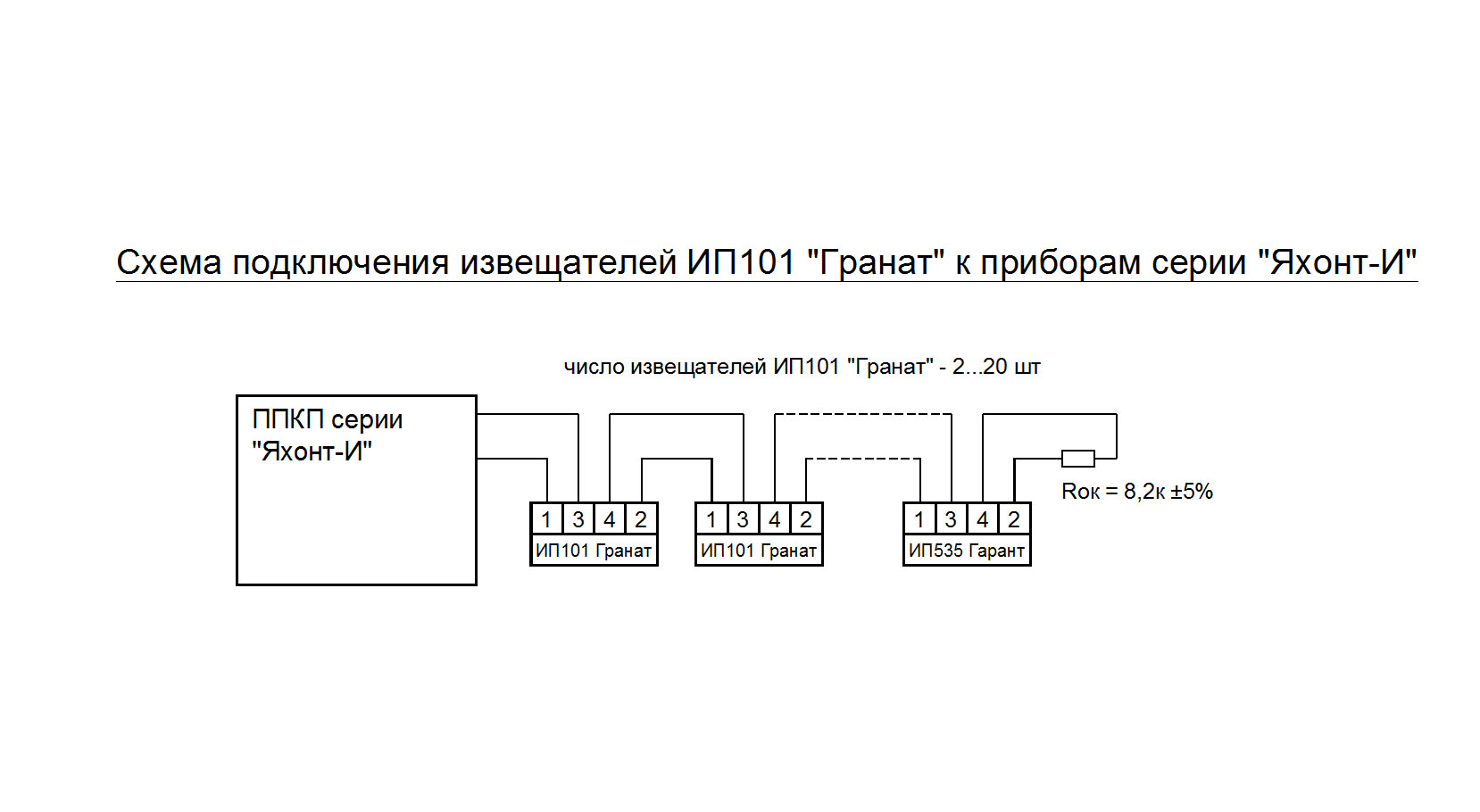

   Взрывозащищенный тепловой извещатель ИП 101 Гранат предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.

   Извещатель имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: «Li:1 мкГн, Сi: 1200 пФ, Ui: 27B, Ii: 13,5 мА, Рi:0,4 Вт» по ГОСТ Р 51330.0 и ГОСТ Р 51330.10.

   Вне взрывоопасных зон извещатель может работать практически с любыми типами ППКП.
   При этом, извещатель включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется внутренний токоограничительный резистор сопротивлением 2кОм), но с дополнительным диодом при знакопеременном напряжении в шлейфе (что вызвано униполярностью извещателя).

   Тревожное извещение обеспечивается комплексом двух сигналов: электрическим, выражающимся в увеличении тока через извещатель, и световым - загорается светодиод. При понижении температуры на 5…10ºС относительно пороговой, извещатель возвращается в дежурный режим.

   Корпус взрывозащищенного теплового извещателя ИП 101 выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных,  и обладает высокой герметичностью и пылевлагозащищенностью (IP67).

   Каждый извещатель комплектуется парой штуцеров под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав.

   Термочувствительный элемент извещателя является устойчивым к агрессивным средам. Класс химстойкости извещателя - Х3. Средний срок службы извещателя не менее 10 лет.



Технические характеристики взрывозащищенного теплового извещателя ИП 101 Гранат

Маркировка взрывозащиты0ExiaIIBT6
Температура срабатывания , °С70,  90, 120
Точность установки температуры срабатывания± 5%
Время срабатывания при превышении пороговой температуры, сек, не более15
Диапазон рабочих напряжений, В4... 27
Ток через извещатель при напряжении в шлейфе сигнализации 24В:
        - в дежурном режиме, мАне более 0,1
        - в режиме пожара, мА11,0±0,5
Степень защиты оболочкиIP67
Класс химстойкостиX3
Температура окружающей среды , °Сот -55 до +85

Габариты, мм, не более


        - Обычный вариант230х80х265
        - Укороченный вариант230х80х220
        - Потолочный вариант230х110х100
        - Потолочный вариант 1КВ160х110х100
Масса, кг, не более0,6
