Описание товара

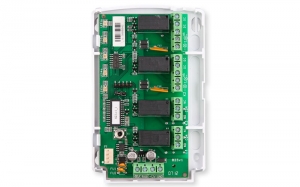

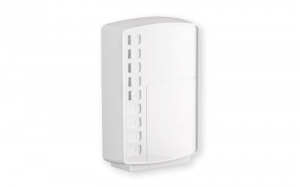

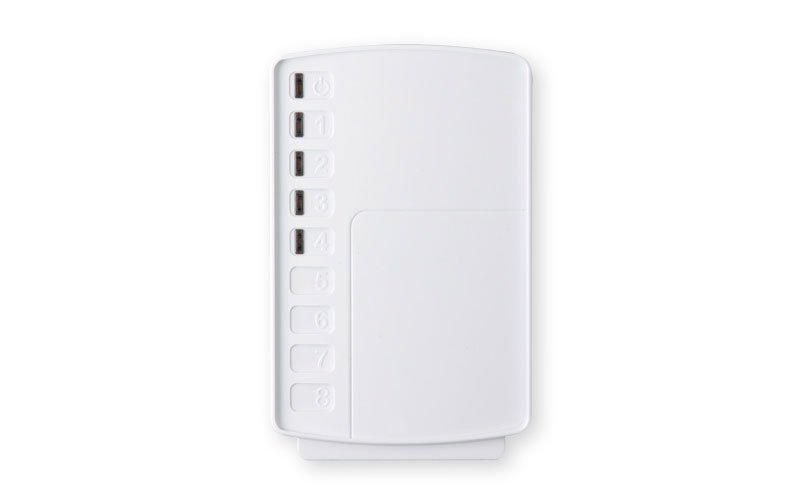

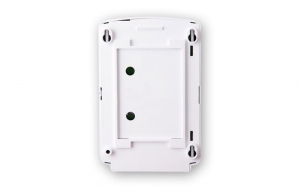

Модуль реле

Назначение

Особенности

• 4 выхода:
  - 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления,
  - 2 (К3 и К4) без контроля;
• при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения);
• при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V;
• неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение;
• выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством

Основные данные

• цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между модулем реле и управляющим устройством (ППКОП) системы Астра-Zитадель. Основные технические показатели интерфейса:
  - поддержка до 250-ти устройств на линии связи со стороны ППКОП,
  - скорость в линии 9,6 кбит/с;
• при работе с ППКОП:
  - каждому выходу модуля присваивается системный номер при настройке ППКОП;
  - управление выходом обеспечивается при условии его привязки к логическим разделам;
  - поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКОП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный»;
  - режим «Специальный» для работы выходов по набору дополнительных требований, задаваемых пользователем при настройке управляющего устройства. Обеспечивается настройкой с ПК;
  - при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
  - обработка информации о контролируемых цепях обеспечивается в логических разделах ППКОП типа “технологический”
