Описание товара

Прибор приемно-контрольный охранно-пожарный

Назначение

• организация автономной и централизованной охраны объектов от несанкционированных проникновений и пожаров путем контроля состояния:

  • адресных радиоканальных извещателей системы Астра-РИ-М через внешние (подключены к линии расширения) и/или встроенный (устанавливается в виде модуля на базовую плату) радиоканальные приемо-передающие устройства;
  • 2-х охранно-пожарных ШС;
• управление средствами оповещения;
• выдача тревожных извещений на ПЦН через релейные выходы;
• выдача тревожных извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, коммуникатор по GSM Астра-882, радиопередающее устройство РПД Астра-РИ;
• выдача извещений по интерфейсу UART на встроенный модуль Астра-PSTN;
• ведение журнала событий

Особенности

• максимальная емкость - 196 радиоустройств системы Астра-РИ-М;
• 2 охранно-пожарных шлейфа сигнализации с токовым контролем;
• возможность установки радиоприемного модуля для извещателей системы Астра-РИ-М;
• возможность установки телефонного модуля Астра-PSTN для передачи информации о состоянии системы на ПЦН в виде цифрового потока в стандартах Ademco Contact ID, SIA 2 FSK по каналам связи проводных телефонных сетей общего пользования;
• возможность подключения по линии расширения прибора Астра-812 в качестве пульта контроля и управления (ПКУ);
• USB разъем для связи с ПК (задание режимов работы, смена ПО, считывание журнала событий);
• энергонезависимый журнал на 1000 событий

Основные данные

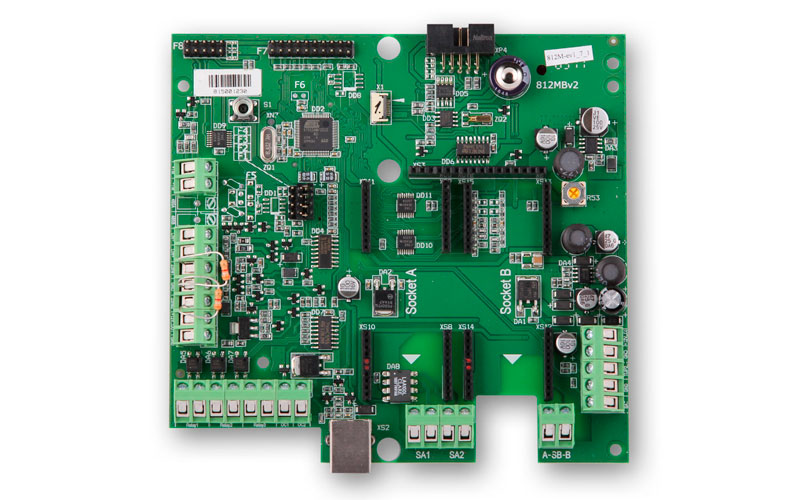

Базовая плата ППКОП выпускается с завода-изготовителя с установленным ПО версии 1_Х для работы в системе Астра-РИ-М.
Работа ППКОП основана на анализе информации, получаемой от встроенного РПП и/или от РПУ по линии расширения, и контроле до 192 зарегистрированных радиоканальных извещателей различных типов.

ППКОП обеспечивает:

• распределение зарегистрированных извещателей в логические разделы (до 48) с режимами:
  • "Автовзятие",
  • "Тихая тревога",
  • "Круглосуточный";
• сквозную системную нумерацию всех радиоустройств;
• регистрацию (в журнале) событий в системе по разделам и зарегистрированным в разделах радиоканальным извещателям;
• назначение времени задержки на вход /выход для первого и второго разделов;
• присвоение разделам буквенных наименований для отображения на дисплее ПКУ;
• снятие с охраны под принуждением (только с клавиатуры ПКУ);
• отображение уровня принимаемых сигналов от радиоканальных извещателей на дисплее ПКУ;
• режимы работы выходных реле и выходов типа "открытый коллектор":
  • "ПЦН-тревога",
  • "Взят/снят",
  • "Контрольная лампа",
  • "Исполнительный",
  • "Круглосуточный",
  • "Звуковой",
  • "Специальный";
• постановку на охрану/снятие с охраны по полномочиям:
  • ключами Touch memory (ТМ) или устройствами, формирующими код формата ТМ (РПУ Астра-РИ-М, РПУ Астра-Р исполнение ТМ). Количество регистрируемых идентификаторов ТМ - 96,
  • кодом пользователя с клавиатуры ПКУ. Количество кодов из 3 - 6 знаков до 96;
• установку статуса извещений;
• управление звуковыми оповещателями;
• выдачу извещений по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, GSM коммуникатор Астра-882, радиопередающее устройство РПД Астра-РИ;
• выдачу извещений по интерфейсу UART на встроенный телефонный модуль Астра-PSTN
• Регистрация всех радиоустройств и настройка режимов работы осуществляется с компьютера с помощью программы Pconf-R;
• подключение к ПК обеспечивается через интерфейс USB;
• обеспечивается передача журнала событий в ПК с помощью программы Pconf-R . При обработке журнала событий на ПК доступна фильтрация по заданным параметрам и печать;
• ППКОП не предназначен для использования в составе систем автоматического управления пожаротушением.
