Описание товара

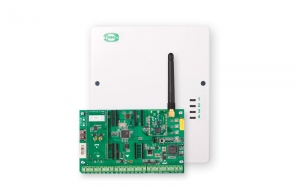

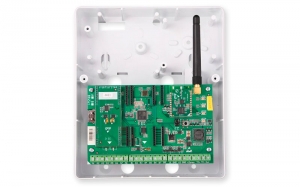

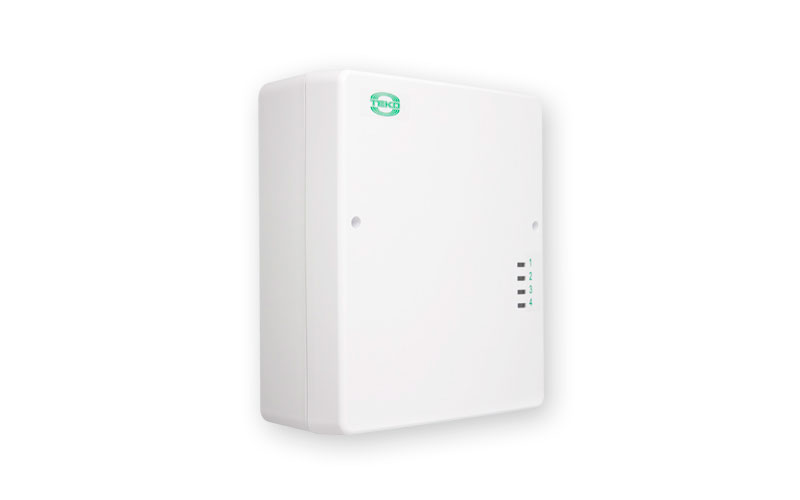

Прибор приемно-контрольный охранно-пожарный

Назначение

• организация комбинированной охранно-пожарной системы сигнализации путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
• контроль состояния радиоканальных извещателей системы Астра-Zитадель через ретрансляторы-маршрутизаторы и радиорасширители "Астра-Z-8945 исп.Б";
• контроль состояния охранно-пожарных ШС через расширители проводных зон "Астра-713";
• детализация контроля до индивидуального извещателя/ШС (адресность);
• управление радиоканальными речевыми оповещателями;
• управление проводными средствами оповещения;
• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и OC (”открытый коллектор”) в различных устройствах системы;
• информационный обмен по интерфейсу RS-485 с коммуникатором GSM "Астра-884", пультами управления "Астра-814", модулями индикации "Астра-863" и релейными модулями "Астра-823";
• информационный обмен с программным комплексом мониторинга (ПКМ) системы "Астра-Zитадель" через интерфейс USB;
• ведение архива событий

Особенности

• двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE 802.15.4 и спецификацией ZigBee Pro;
• 2 универсальных слота (А и Б) для установки следующих сменных модулей:
  • модуля интерфейса "Астра-RS-485" (обеспечивает проводную связь между устройствами системы, входит в комплект поставки),
  • модуля реле "Астра-МР" ( обеспечивает 4 реле, коммутация нагрузки с током до 0,1 А, с напряжением до 100 В; в комплект поставки ППКОП не входит, поставляется отдельно),
  • модуля "Астра-PSTN" (обеспечивает дозвон по телефонным линиям, работает в форматах Contact ID, SIA; в комплект поставки ППКОП не входит, поставляется отдельно);
• суммарное количество устройств всех типов (МР, GSM, РР, РП), подключаемых по интерфейсу RS-485  - до 250;
• количество подключаемых радиорасширителей "Астра-Z-8945 исп.Б" (РР) - до 7;
• количество подключаемых проводных расширителей "Астра-713" (РП) - до 30;
• количество подключаемых модулей реле "Астра-823" (МР) - до 250;
• количество подключаемых GSM-коммуникаторов "Астра-884" - 1;
• общее количество радиоустройств в системе - до 2000;
• общее количество ШС в системе - до 240;
• количество логических разделов в системе - до 250;
• количество универсальных системных выходов - до 250;
• количество пользователей системы - до 250;
• количество пользователей с правами дистанционного управления по GSM - 8;
• количество получателей оповещения по GSM и PSTN - 8;
• количество идентификаторов управления системой (PIN-кодов, брелоков, ключей ТМ) - до 1000;
• количество считывателей идентификаторов в системе - до 50;
• вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R));
• выход типа "открытый коллектор" (клемма OUT) для подключения индикатора считывателя ТМ;
• по 4 пары универсальных входов/выходов (клеммы А1-А8, В1-В8) для каждого слота встроенных модулей, для которых могут быть инициированы назначения в зависимости от типа установленного модуля;
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• электропитание от внешних резервированных источников питания c номинальным напряжением 12 В или 24 В;
• вход контроля исправности внешнего источника питания по ГОСТ Р 53325 (клеммы ZONE*);
• четыре трехцветных светодиодных индикатора для отображения состояний системы по ГОСТ Р 53325;
• журнал событий объемом до 10000 событий (с указанием даты и времени события);
• интерфейс USB для связи с ПК.

  *Примечание - Вход ZONE не предназначен для подключения извещателей и их питания по шлейфу.

Основные данные

• работает в качестве центрального управляющего устройства многокомпонентного ППКОП системы с возможностью обработки дополнительных расширителей беспроводных и проводных зон, имеет часы реального времени и дополнительную память,
• работа многокомпонентного ППКОП основана на анализе информации в общих логических разделах, получаемой от различных источников извещений:
  • радиоустройств системы через радиорасширители "Астра-Z-8945 исп. Б",
  • шлейфов расширителей проводных зон "Астра-713",
  • других устройств системы, работающих по интерфейсу RS-485;
• каждому пользователю системы можно назначить любое количество идентификаторов различного физического типа (брелоки, ТМ, PIN-коды). Каждому идентификатору могут быть присвоены различные полномочия на взятие/снятие отдельных разделов и групп разделов и тактики использования;
• возможность управления конкретным идентификатором с назначенными полномочиями дополнительно ограничивается привязкой к считывателям, что образует дополнительные условия доступа для управления системой или отдельными процедурами в ней;
• все события в системе распределяются в фиксированных категориях, что обуславливает однозначный способ реагирования и должно учитываться при настройках для передачи получателям удаленного оповещения;
• "Астра-Z-8945 исп. А" обеспечивает передачу и прием информации в ТФОП через встроенный модуль "Астра-PSTN", а также в сеть GSM через серийный коммуникатор "Астра-884", подключаемый по интерфейсу RS-485;
• удаленное оповещение о состоянии системы (или отдельных ее частей) осуществляется 8-ми получателям в различных каналах с однократным резервированием в форматах:
  • Contact ID     в каналах ТФОП и GSM
  • SIA FSK       в канале ТФОП
  • речь             в канале GSM
  • SMS             в канале GSM;
• ППКОП системы обеспечивает дистанционное управление от 8-ми пользователей в канале GSM по паролям. Управление возможно либо с любого телефона, либо с привязкой к заданным номерам телефонов при условии обязательной работоспособности услуги АОН;
• речевое оповещение в обеспечивается в 96 зонах с возможностью построения сценариев аналогично серийному ППКОП "Астра-Z-812М";
• управление системными выходами обеспечивается 9-ю типовыми режимами по логике, аналогичной серийному ППКОП "Астра-Z-812М";
• распределенный ППКОП позволяет создавать СОУЭ до 4-го типа включительно по СП3.13130.2009;
• при работе распределенного ППКОП под контролем ПКМ "Астра-Z" управление обеспечивается по заданным в настройках полномочиям операторов.
